Стоманобетонови самозалепващи се вложки със слот за рязане
Вложката с резба със слот за рязане е самозатягащ се закрепващ елемент за създаване на винтови съединения, устойчиви на износване, с висока товароносимост в материали с ниска якост на срязване.
Подходящ за монтаж в следните материали:
- Леки сплави
- Чугун, месинг, бронз NF метали - пластмаси, ламинати
- Твърди дървета
материали:
Стоманена закалена стомана, поцинкована, синьо пасивирана
Стоманена закалена стомана, цинково-никелирана, прозрачна пасивирана
Стоманена закалена стомана, поцинкована, жълта хромирана
Характеристики и ползи:
1 、 Лесен за инсталиране, могат да се използват стандартни кранове
2 、 Висока устойчивост на вибрации, издържа на вибрации без разхлабване
3 、 Самонатискане - не се изисква предварително подслушване
4 、 Много голямо съпротивление при издърпване
5 high Изработва висококачествени, постоянни и устойчиви на износване конци
6 、 Неограничено повторно използване на конци
7 、 Предпазва скъпите компоненти от повреди
8 、 Голямо разнообразие от стилове, подходящи за почти всяко приложение
Технически параметри :
Размери в мм
Метрични серии | |||||||
Номер на въглеродна стомана | Номер на част от неръждаема стомана | Вътрешна нишка | Външна нишка | дължина | Насоки за получаване на диаметъра на отвора | Минимална дълбочина на сондажа за слепи отвори | |
Въглеродна стомана 1215 | SUS303 | А | E | P | B | L | T |
302020002 | M2 | 4.5 | 0.5 | 6 | 4.2 до 4.3 | 8 | |
302025001 | 302025002 | M2.5 | 4.5 | 0.5 | 6 | 4.2 до 4.3 | 8 |
302030001 | 302030002 | M3 | 5 | 0.5 | 6 | 4.7 до 4.8 | 8 |
302035001 | 302035002 | M3.5 | 6 | 0.75 | 8 | 5.6 до 5.7 | 10 |
302040001 | 302040002 | M4 | 6.5 | 0.75 | 8 | 6.1 до 6.2 | 10 |
302050001 | 302050002 | M5 | 8 | 1 | 10 | 7.5 до 7.6 | 13 |
302060001 | 302060002 | M6 (а) | 9 | 1 | 12 | 8.5 до 8.6 | 15 |
302061001 | 302061002 | M6 | 10 | 1.5 | 14 | 9.2 до 9.4 | 17 |
302080001 | 302080002 | M8 | 12 | 1.5 | 15 | 11.2 до 11.4 | 18 |
302100001 | 302100002 | M10 | 14 | 1.5 | 18 | 13.2 до 13.4 | 22 |
302120001 | 302120002 | M12 | 16 | 1.5 | 22 | 15.2 до 15.4 | 26 |
302140001 | 302140002 | M14 | 18 | 1.5 | 24 | 17.2 до 17.4 | 28 |
302160001 | 302160002 | M16 | 20 | 1.5 | 22 | 19.2 до 19.4 | 26 |
302180001 | 302180002 | M18 | 22 | 1.5 | 24 | 21.2 до 21.4 | 29 |
302200001 | 302200002 | M20 | 26 | 1.5 | 27 | 25.2 до 25.4 | 32 |
302200001 | 302200002 | M22 | 26 | 1.5 | 30 | 25.2 до 25.4 | 36 |
302240001 | 302240002 | М24 | 30 | 1.5 | 30 | 29.2 до 29.4 | 36 |
302270001 | 302270002 | M27 | 34 | 1.5 | 30 | 33.2 до 33.4 | 36 |
Серия UNC & UNF | ||||||||
Въглеродна стомана Номер на част | Номер на част от неръждаема стомана | Вътрешна нишка | Външна нишка | дължина | Насоки за получаване на диаметъра на отвора | Минимална дълбочина на сондажа за слепи отвори | ||
UNC Унифицирана груба Нишка ANSI B1.1 / BS 1580 Вътрешна резба | Въглеродна стомана (1215) | SUS303 | А | E | P | B | L | T |
302604001 | 302604002 | 4 -40 | 5 | 0.5 | 6 | 4.5 до 4.8 | 8 | |
302606001 | 302606002 | 6 - 32 | 6 | 0.75 | 8 | 5.6 до 5.7 | 10 | |
302608001 | 302608002 | 8 - 32 | 6.5 | 0.75 | 8 | 6.1 до 6.2 | 10 | |
302610001 | 302610002 | 10 - 32 | 8 | 1 | 10 | 7.5 до 7.6 | 13 | |
302625001 | 302625002 | 1/4 - 20 | 10 | 1.5 | 14 | 9.2 до 9.4 | 17 | |
302631001 | 302631002 | 5/16 - 18 | 12 | 1.5 | 15 | 11.2 до 11.4 | 18 | |
302637001 | 302637002 | 3/8 - 16 | 14 | 1.5 | 18 | 13.2 до 13.4 | 22 | |
302644001 | 302644002 | 7/16 - 14 | 16 | 1.5 | 22 | 15.2 до 15.4 | 26 | |
302650001 | 302650002 | 1/2 - 13 | 18 | 1.5 | 22 | 17.2 до 17.4 | 26 | |
302662001 | 302662002 | 5/8 - 11 | 20 | 1.5 | 22 | 19.2 до 19.4 | 26 | |
UNF Унифицирана фина нишка ANSI B1.1 / BS1580 Вътрешна резба | 302704001 | 302704002 | 4 - 48 | 5 | 0.5 | 6 | 4.5 до 4.8 | 8 |
302706001 | 302706002 | 6 - 40 | 6 | 0.75 | 8 | 5.6 до 5.7 | 10 | |
302708001 | 302708002 | 8 - 36 | 6.5 | 0.75 | 8 | 6.1 до 6.2 | 10 | |
302710001 | 302710002 | 10 - 32 | 8 | 1 | 10 | 7.5 до 7.6 | 13 | |
302725001 | 302725002 | 1/4 - 28 | 10 | 1.5 | 14 | 9.2 до 9.4 | 17 | |
302731001 | 302731002 | 5/16 - 24 | 12 | 1.5 | 15 | 11.2 до 11.4 | 18 | |
302737001 | 302737002 | 3/8 - 24 | 14 | 1.5 | 18 | 13.2 до 13.4 | 22 | |
302744001 | 302744002 | 7/16 - 20 | 16 | 1.5 | 22 | 15.2 до 15.4 | 26 | |
302750001 | 302750002 | 1/2 - 20 | 18 | 1.5 | 22 | 17.2 до 17.4 | 26 | |
302762001 | 302762002 | 5/8 - 18 | 20 | 1.5 | 22 | 19.2 до 19.4 | 2 | |
Ръчен процес на вмъкване:
Ръчно инсталиране с задвижващ инструмент и гаечен ключ ：

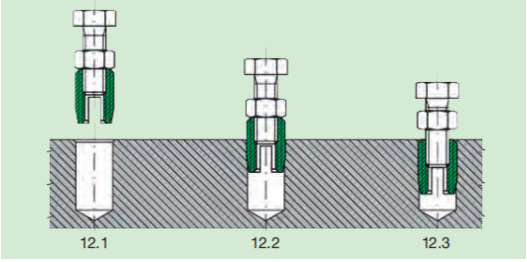

Аварийно инсталиране с помощта на винт и гайка:
Ръчното вкарване обикновено се извършва с помощта на ръчния инструмент чрез вътрешната резба или в случая с инструментите с помощта на шестоъгълния цокъл. Разбира се, можете да използвате и електрически инструменти за ръчно сглобяване. При това трябва да се гарантира, че въртящата се втулка е в съответното правилно положение.
Изображение 11.1 / 12.1
Поставете вложката, геометрията на рязане (процеп или отвор) трябва да бъде насочена надолу. Необходимо е да се обърне внимание, докато винтът с гайката не е изправен в посока на геометрията на рязане след заключване с контра гайка, тъй като стружките в противен случай не се изпълняват.
Изображение 11.2 / 12.2
Завийте вложката до прибл. 0,1-0,2 mm под повърхността на обработвания детайл (по време на временно сглобяване с помощта на винт и гайка вложката трябва да се обработва до изправяне). Трябва да се осигури вертикален монтаж.
Изображение 11.3 / 12.3
Разхлабете контрагайката, в противен случай вложката може да се отвинти. След това завийте винта / винта.
FQA
Q1: Вие сте търговска фирма или производител?
A1: Ние сме производител от 2004 г. в Шен zhen, Китай.
Q2: Имате ли запас за артикули?
А2: Да, повечето стоки са налични за изпращане.
Q3: Колко време е времето за доставка?
A3: Обикновено това е 1 ден за склад, 10-15 дни за потребителски продукти или голямо количество над 50000 бр.
Q4: Можете ли да предоставите мостри? е безплатно или допълнително?
A4: Да, ние можем да предложим проба за безплатно зареждане, но не плащат разходите за товарен превоз.
Q5. Какво ще кажете за условията на плащане?
A5: Обикновено 100% T / T предварително, преди спедиция или масово производство, и ние можем да се консултираме според вашите изисквания.
Q6: Какво е вашето предимство?
A6: конкурентни цени, бърза доставка и високо качество. отговорни служители строга толерантност, гладко завършване и дълготрайни резултати.
В7: Какво е вашето машинно оборудване?
A7: CNC фрезови машини, CNC стругови машини, машини за щамповане, шлифовъчни машини, автоматични стругови машини, машини за рязане, шлифовъчни машини, винтови машини, машини за рязане и др.
Q8: Как да се гарантира качеството на индустриалните части?
A8: Ние сме в областта на закопчалки над 15 години с пълен опит. И има 5 проверки в цялата обработка, Ние имаме IQC (входящ контрол на качеството), IPQCS (в секцията за контрол на качеството на процеса), FQC (краен контрол на качеството) и OQC (външен контрол на качеството) за контрол на всеки процес на индустриални части производство.
Добре дошли да закупите самозалепващи вложки от закалена стомана със слот за рязане на склад от нашата фабрика. Като един от водещите производители на резбовани вложки и доставчици в Китай, можем да ви уверим, че високото качество на нашите продукти, произведени в Китай.
